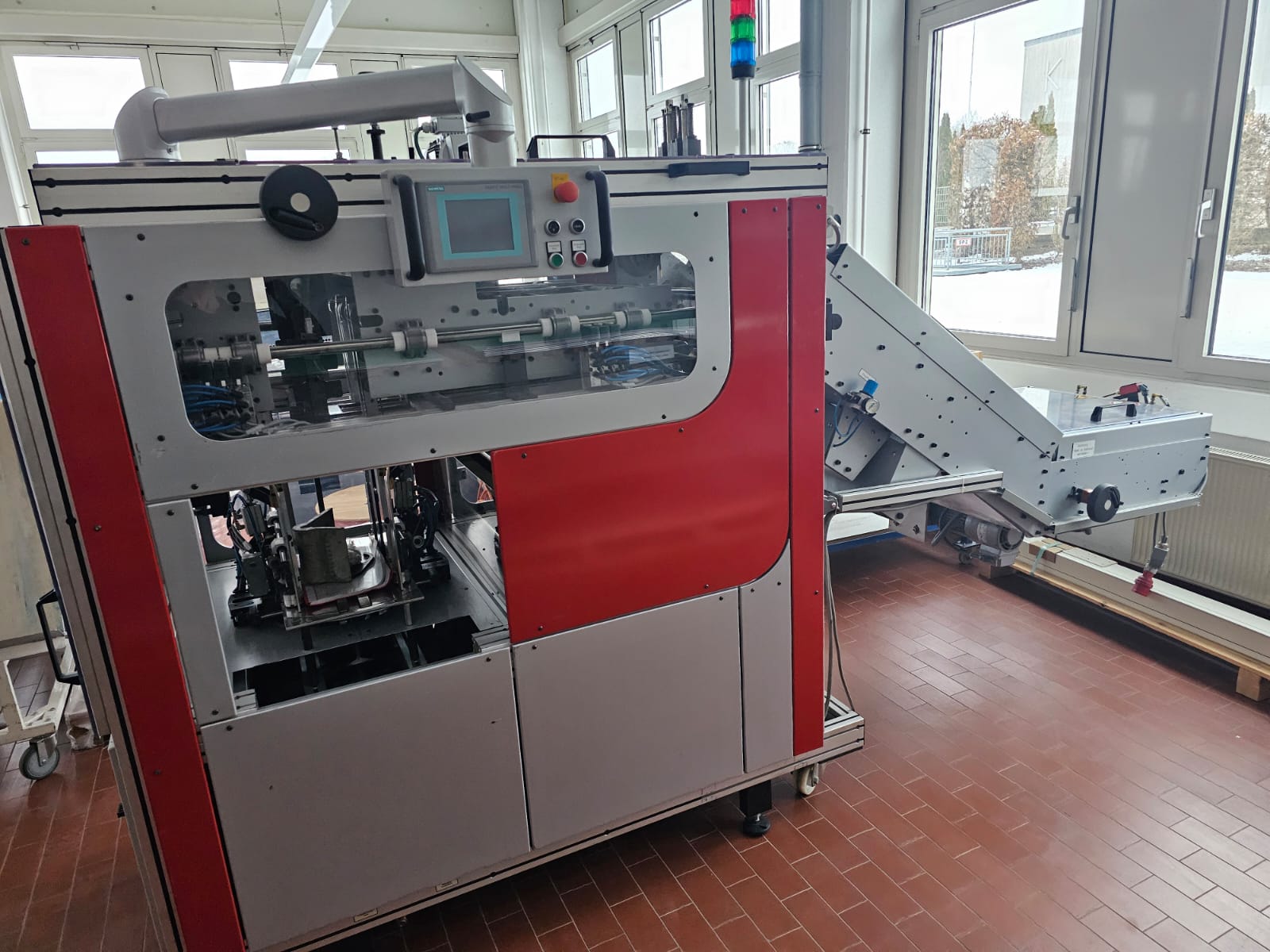

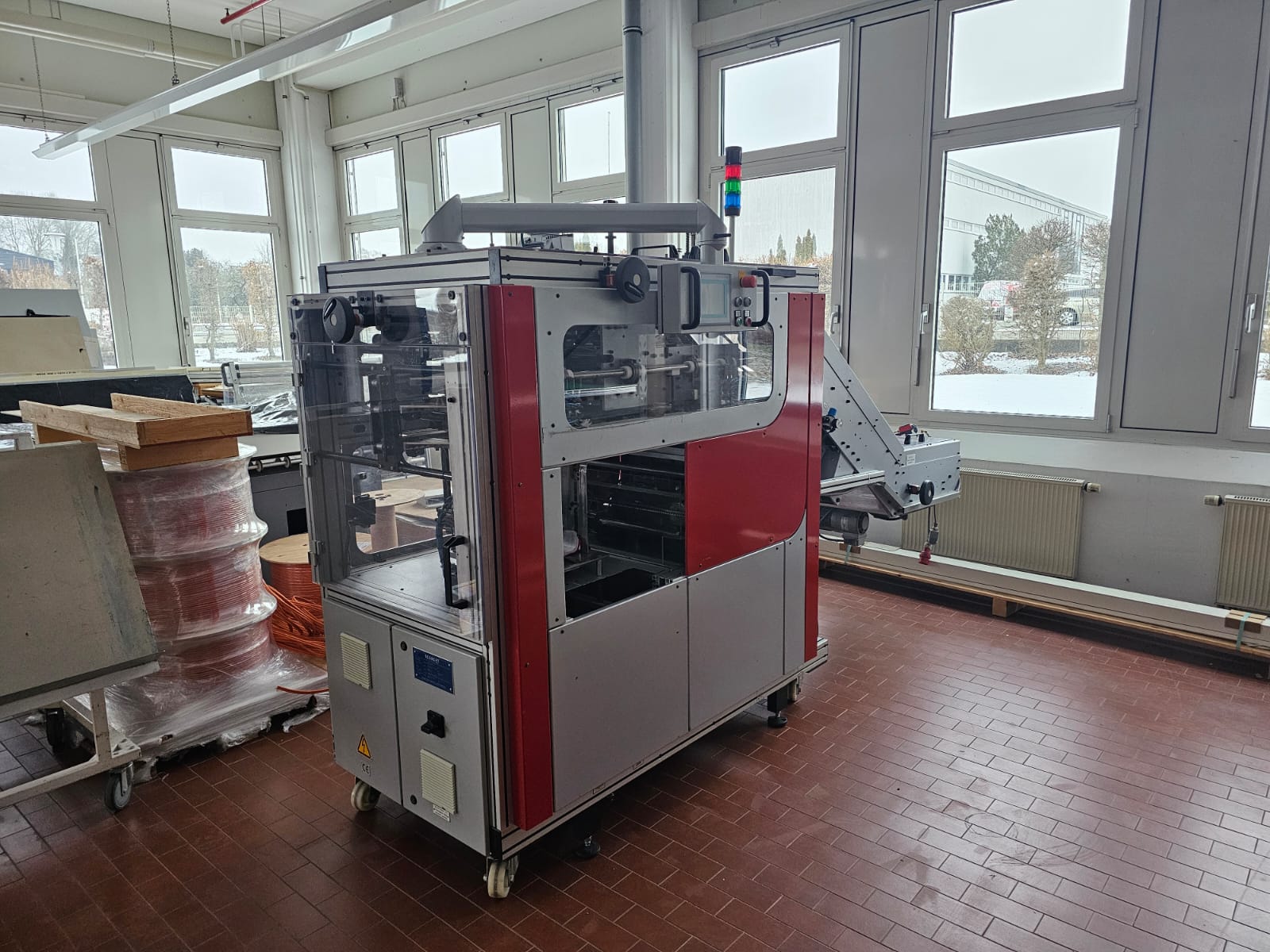

Segbert ICS-98 Kreuzleger, Baujahr 2012
Bestand: 2 Stück
Mit „Townsort“ Funktion
Technische Spezifikationen
Maße
Höhe über alles ca. 2228 mm
Breite über alles ca. 1377 mm
Länge über alles ca. 3478 mm (ohne Schwenkarm), abhängig von der Einlaufhöhe
Einlaufhöhe 600 – 900 mm
Auslaufhöhe 860 – 890 mm
Teilstapelhöhe max. 160 mm
Gesamtstapelhöhe max. 300 mm
Produktbreite 148 – 320 mm
Produktlänge 190 – 480 mm
Produktdiagonale max. 580 mm, bitte beachten
Pneumatische Anschlusswerte
Luftdruck min. 6 bar
Luftverbrauch max. 1,0 Nm3/Min., ungeölte, trockene Luft
Elektrische Anschlusswerte
Spannung 400 V, 3 Phasen, N, PE, 50 Hz
Leistung 3 kVA
Absicherung 20 A träge
Zykluszeit 1,2 Sek.
Optionen:
A = Asynchronmotor für Drehkorb
S = Servomotor für Drehkorb, Zykluszeit 1,2 Sek.
M = Mechachnische Formatverstellung im Drehkorb
AU = Automatische Formateinstellung im Drehkorb
Pr = Presswalzen im Einlauf
Beispiel Produktionsgeschwindigkeit bei DIN A4 (48 Seiten):

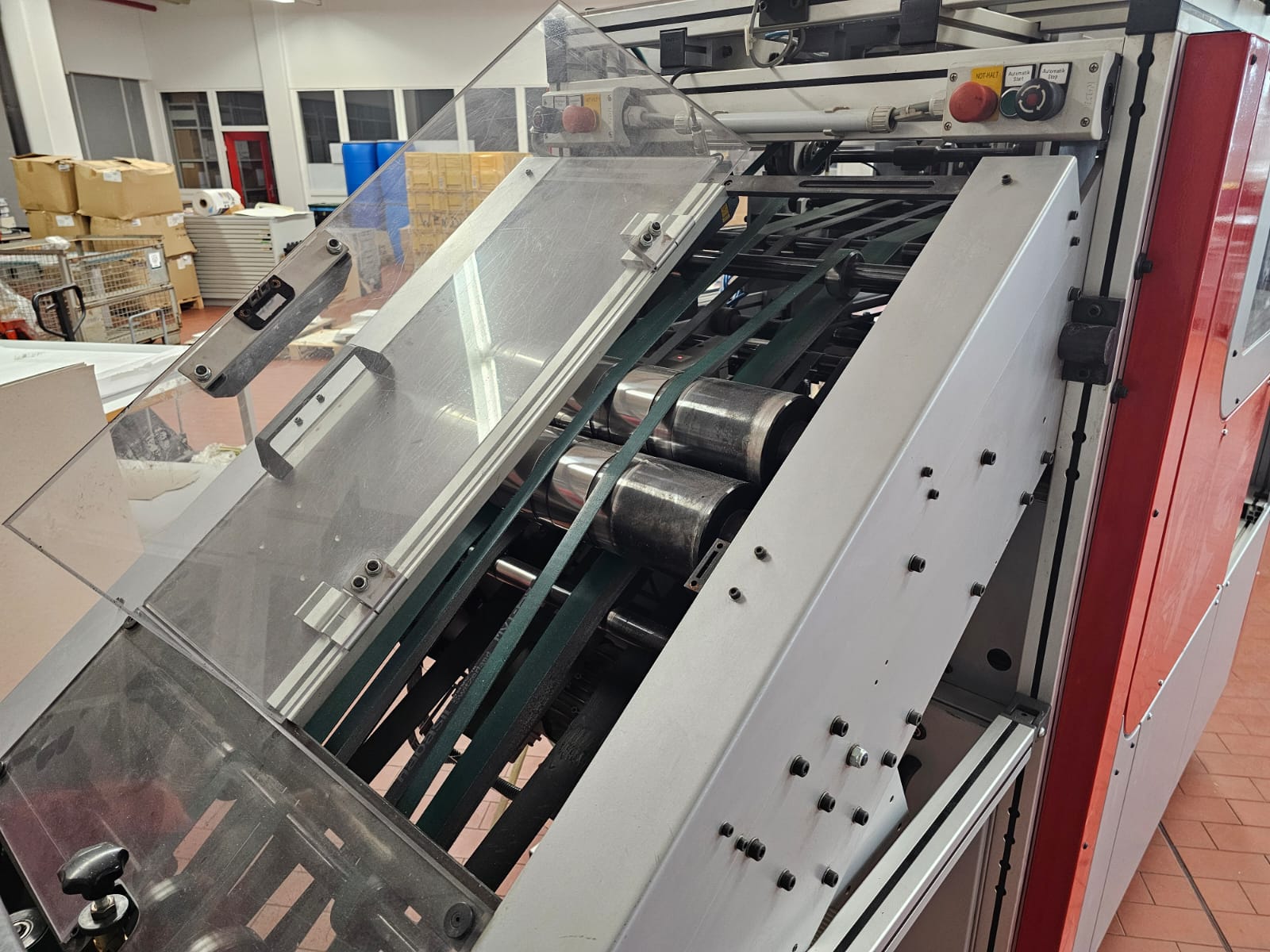

Schuppenstrom Zeitschrifteneinlauf
Garantierte Leistung: 100.000 Ex./St. bei 35er Teilpaketen
Leistungsdaten beziehen sich auf DIN A4 Produkte ohne Beilagen
